1.设备简介

TI Premier是Bruker公司一款专为在紧凑的平台内提供定量纳米力学表征而设计的纳米压痕仪，主要用于微/纳米尺度上材料力学性能测试和表征，包括金属材料、膜材料、聚合物材料、无机非金属材料等的纳米压痕、纳米划痕、摩擦磨损和原位扫描成像等纳米特性测试，获得相关条件下的硬度、模量、蠕变、屈服、纳米磨损性能、粘结失效、断裂韧性等性能。三角压头和圆锥压头，最大载荷10mN。设备采用三板电容式传感器，噪音水平极低：位移噪音<0.1nm，力噪音<30nN，温漂：<0.05nm/sec；通过对材料表面的三维扫描成像，实现±10 nm的精准的压痕、划痕等测试的定位。

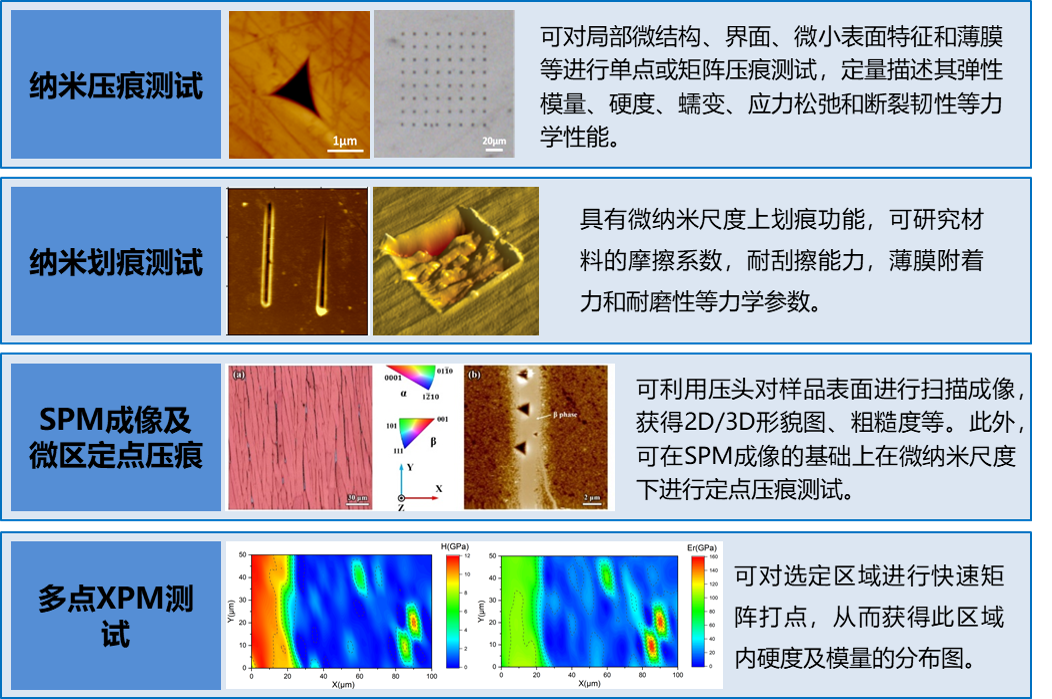

2.设备功能

3.主要技术参数

3.1纳米压痕:

(1)最大载荷：10 mN；

(2)载荷分辨率：≤1 nN；载荷噪音背景：≤30 nN；

(3)最小接触力：≤75 nN；

(4)最大压入位移：≥5 μm；

(5)位移分辨率：≤0.006 nm；

(6)位移噪音背景：≤0.2 nm；

(7)热漂移(在室温条件下)：≤0.05 nm/s。

3.2纳米划痕:

(1)最大横向载荷力：2 mN；

(2)横向载荷分辨率：≤50 nN；载荷噪声背景：≤3.5 μN；

(3)最大横向位移：15μm；

(4)横向位移噪音背景：≤2 nm；横向位移分辨率：≤0.02 nm。

3.3纳米磨损:

(1)磨损面积范围：4 μm×4 μm-60 μm×60 μm；

(2)纵向载荷范围: 70 nN–1mN；

3.4原位扫描成像及定位系统：

(1)不更换样品台，可以对多个样品进行连续不间断的3D原位扫描成像；

(2)原位扫描探针的位置控制精度：压痕±10 nm的位置；

(3)扫描频率：0.01 Hz–3.0 Hz；

(4)可以手动或者自动化设置测试位置及压痕或者划痕阵列；

(5)单幅扫描体积：60×60×4μm，图像可拼接，实现大范围的测试。

4.样品要求

上下面光滑平行，待测面需抛光，样品间高度差小于10mm，样品尺寸小于100×100×50mm。

5.联系方式

设备存放地点：机材楼C103

联系人：赵彦明

电话：022-60438237

邮箱：zhaoyanming@hebut.edu.cn
